品牌直销潜水长轴深井泵   应用范围：
水厂、水电站（检修、渗漏用泵等）、火电厂（工业、
生活、消防用泵等）、钢铁厂（铁皮坑用泵等）、农业灌溉、
消防、市政等行业。
Q≤2400m³/h，H≤250m。
四、产品型号说明
300          RJC        185   –   12  *    3
口径      长轴深井泵   流量   单级扬程     级数

品牌直销潜水长轴深井泵     产品特点

1、选用*水力模型和结构设计，采用亚什兰工艺制芯、叶片流道部位环氧涂复等多种新工艺，选材合理，产品性能优良，使用寿命长。

2、水泵效率高，比国内J、JD、JC型水泵高2～8%，效率曲线平缓，高效区域宽广，工作范围增加10～20%，节能*。

3、采用甩砂泵装置，迷宫式结构使砂粒无法进入轴承。

4、叶轮轴、电机轴均采用铜轴承支承，轴的径向跳动控制在0.13mm以内，泵运行平稳，噪声低。

5、泵座造型美观，窗口大，便于维修、更换填料。

6、与国产同流量水泵相比，工作部件外径小1英寸左右，可明显节省用户的成井费用以及适合老井用泵的更新改造。

7、可采用油润滑的闭式传动系统的特殊结构设计；以及可选用球墨铸铁，ASTM304、316、416等各种牌号的不锈钢材料，以满足用户的各种特殊使用工况和技术要求。

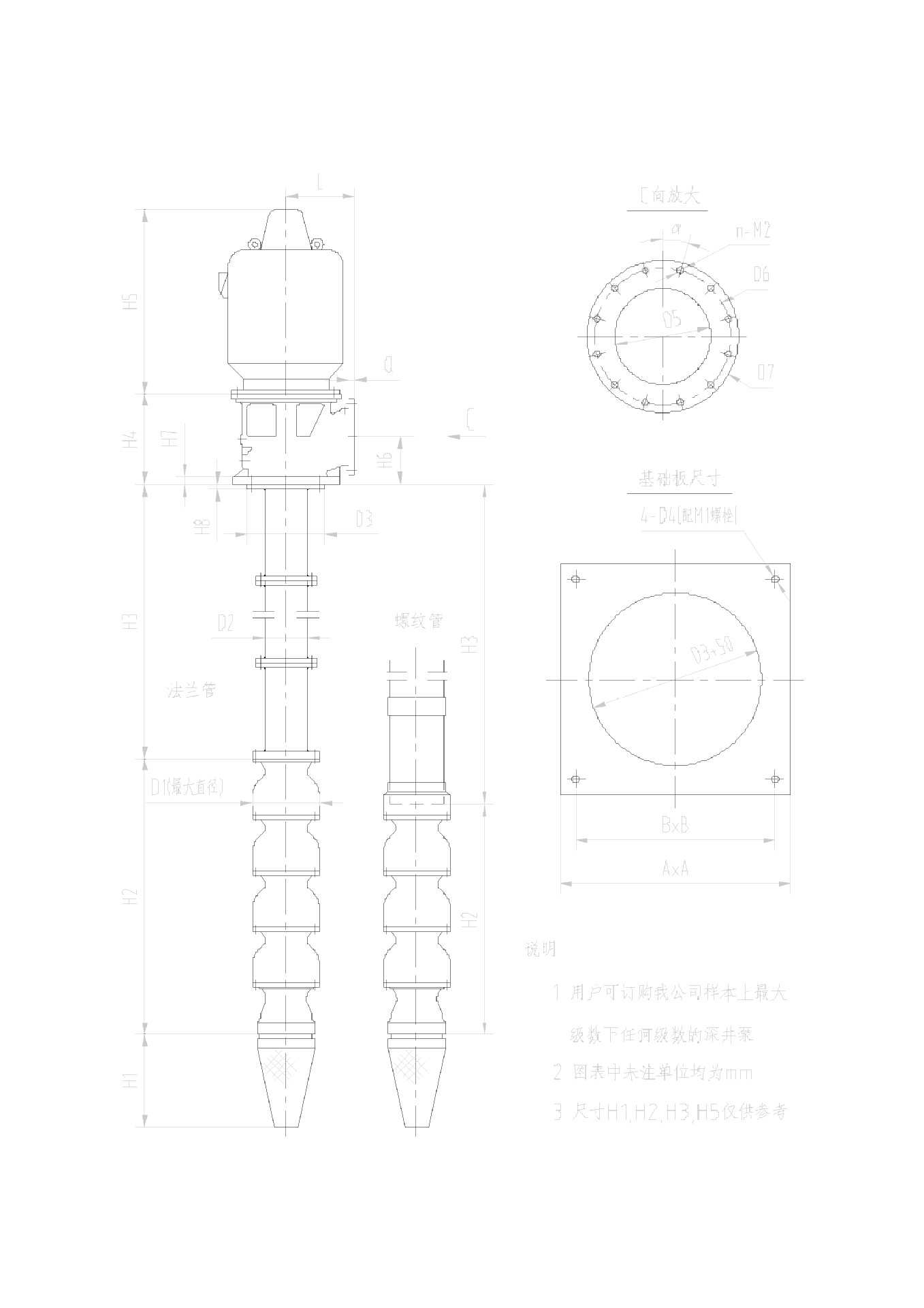

   长轴深井泵内部结构
1．电机：深井泵电机（YLB 型），或实心轴电机。
2．调整螺母：调节叶轮轴向串量。
3．泵座：承受重载荷，极方便安装填料箱。
4．预润丝堵：启动前，通过该处注入清洁水。
5．进水法兰：联接螺纹管或法兰管。
6．上短管：能直接旋入进水法兰。
7．上壳轴承：铜轴承。
8．出水壳：具有螺纹和法兰联接两种型。材料为：HT200。
9．叶轮轴：2Cr13 不锈钢或45#优质碳钢（表面镀铬）。
10．中壳：流道光滑，减少摩擦阻力，提高效率。材料为
HT200.
11．叶轮：与中壳配合设计，高效，工作运行范围宽广，
并进行精密的校平衡，以保证运行平稳。材料为：HT200
或硅黄铜。
12．中壳轴承：铜轴承或耐磨橡胶轴承。工作可靠，寿命
长。
13．锥套：把叶轮可靠地固定在叶轮轴上。材料为：35#
碳钢。
14．防砂环:保护下壳轴承，防止砂粒积聚。材料为：硅
黄铜。
15．下壳轴承：铜轴承，油脂填充，长期*运行。材
料为：硅黄铜。
16．下壳：将滤水管中的液体以zui小的损失均匀地引向叶
轮。材料为：HT200.
17．滤水管/滤水网：滤水管长度适宜，以达*进水状
态。滤水网则能防止大颗粒进入。
18．传动轴：高强度碳钢（35#或45#），轴承位置处表面
镀铬。根据要求，亦可提供不锈钢材质。
19．轴承支架：材质：HT200.根据需要材质可为球铁QT450
或不锈钢。
20．支架轴承：材质为耐磨橡胶。结构带水槽设计，使得
砂粒被快速冲走。
21．扬水管，联管器：扬水管两端车有螺纹，方便安装，
定位准确。同时还可提供法兰联接扬水管。
22．水箱：（选配件）以提供充足的润滑液体。
23．导管：将扬水管内的液体与导管内的润滑液体分隔开。
24．导管连接器：连接导管和工作部件。
25．橡胶密封件:防止工作部件中的液体进入管内部。
26．连管支撑器：联接导管，支撑传动轴

   内部结构
